c90500 медь 2.1086 оловянная бронза cusn10zn медь rg10 оловянный бронзовый стержень

c90500 Медь 2.1086 Оловянная бронза cusn10zn Медь rg10 Оловянный бронзовый стержень Литой оловянный бронзовый стержень обладает превосходной коррозионной стойкостью, износостойкостью и обрабатываемостью, а также благоприятными литейными свойствами, высокой плотностью литья и превосходной герметичностью.

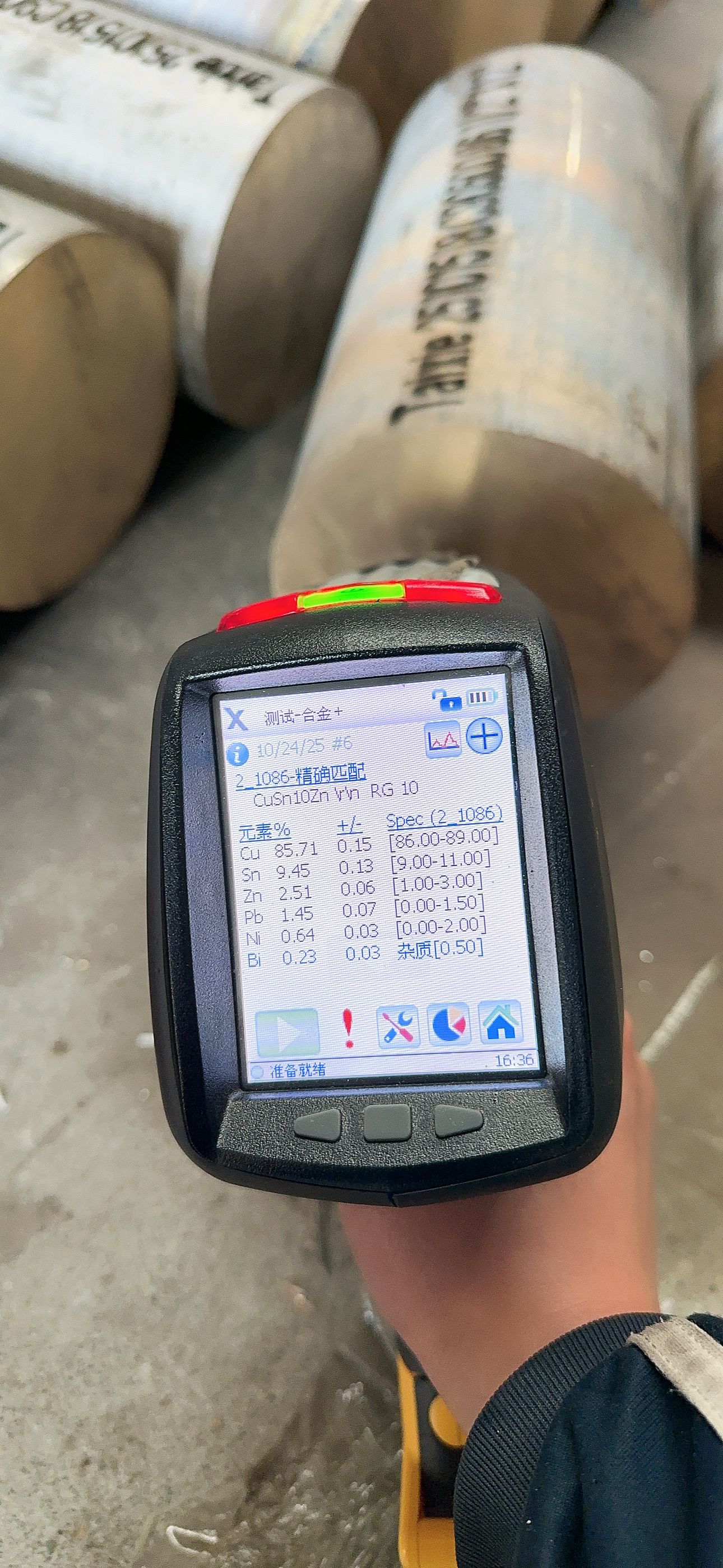

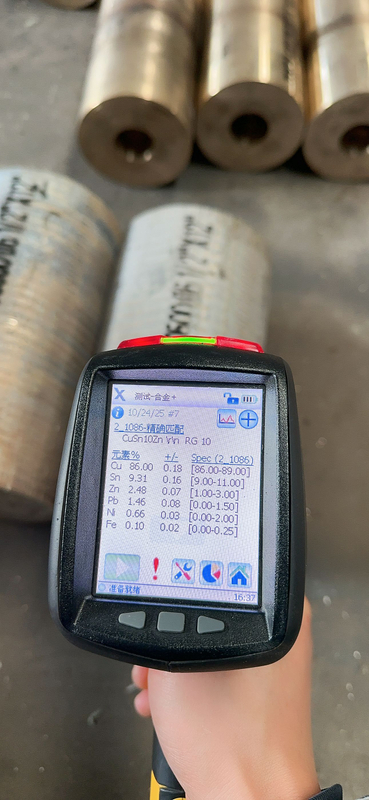

c90500 Медь 2.1086 Оловянная бронза cusn10zn Медь rg10 Оловянная бронза в виде прутка Химический состав

Медь (Cu): остаток

Олово (Sn): 9,0-11,0

Цинк (Zn): 1,0-3,0

Свинец (Pb): 1,5

Никель (Ni): 2,0

Железо (Fe): 0,25

Алюминий (Al): 0,01

Сурьма (Sb): 0,3

Кремний (Si): 0,01

Фосфор (P): 0,05

Сера (S): 0,10

Марганец (Mn): 0,2

Общее количество примесей: 1,5

c90500 Медь 2.1086 Оловянная бронза cusn10zn Медь rg10 Физические свойства оловянной бронзовой стержней

Плотность г/см³: 8,6

Температура горячей обработки: 1200–1250 °C

Температура литья: 1150–1200 °C

Обрабатываемость (относительно HPb63-3 = 100%): 55

Температура плавления/°C: 1015

Коэффициент трения: с смазкой (0,006–0,008), без смазки (0,16–0,20)

Коэффициент линейного расширения: 18,2 (10⁻⁶/K)

Теплопроводность: 49,4 (Вт/(м·К))

Электрическое сопротивление: 0,160

Удельная теплоемкость: 373,5

c90500 Медь 2.1086 Оловянная бронза cusn10zn Медь rg10 Механические свойства оловянной бронзы

1. Центробежное литье (Li)/Непрерывное литье (La)

Предел прочности при растяжении Rm/МПа: ≥270

Предел текучести Rp0,2/МПа: ≥140

Относительное удлинение A/%: ≥7

Твердость (HBW): ≥80

2. Литье в металлические формы (J)

Предел прочности при растяжении Rm/МПа: ≥245

Предел текучести Rp0,2/МПа: ≥130

Относительное удлинение A/%: ≥6

Твердость (HBW): ≥80

3. Литье в песчаные формы (S)

Предел прочности при растяжении Rm/МПа: ≥240

Предел текучести Rp0,2/МПа: ≥120

Относительное удлинение A/%: ≥12

Твердость (HBW): ≥70

c90500 Медь 2.1086 Оловянная бронза cusn10zn Медь rg10 Области применения оловянной бронзы

Оловянная бронза подходит для критически важных трубопроводных фитингов и компонентов, работающих при средних и высоких нагрузках и низких скоростях скольжения, а также для клапанов, заглушек, корпусов насосов, шестерен, рабочих колес и червячных передач.
